EM1401 UT

초음파 두께 측정기

EMA+압전 변환기와 함께 작동합니다

주문 (가격 문의)

EM1401 UT 동영상

EM1401 UT 브로셔

세척 불필요, 커플런트 불필요

EMA+압전 변환기와 함께 작동합니다

작동 간극:
최대 6 mm

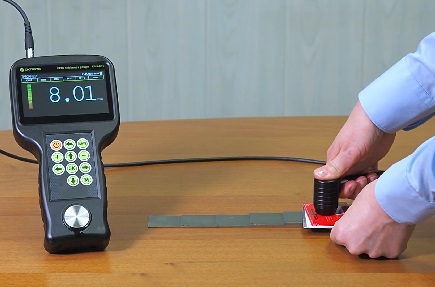

작동 간극: 최대 6 mm

최대 6 mm의 작동 간극 (오물, 녹, 염분 침전물, 페인트, 바니시, 에나멜, 플라스틱 또는 기타 비전도성 코팅)

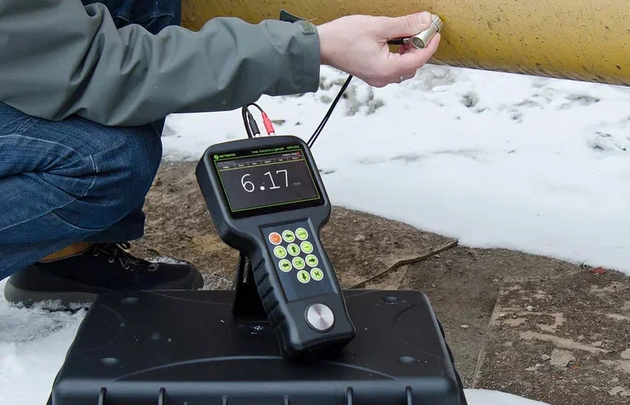

하나의 장치에 EMA+압전 변환기

EM1401UT는 EMA 및 기존 압전 변환기와 함께 작동하여 측정 두께 범위를 확장하고 측정된 두께 값을 확인할 수 있습니다

세척 불필요, 커플런트 불필요

이 장치는 커플런트 사용 없이 표면 준비 없이 두께를 측정합니다

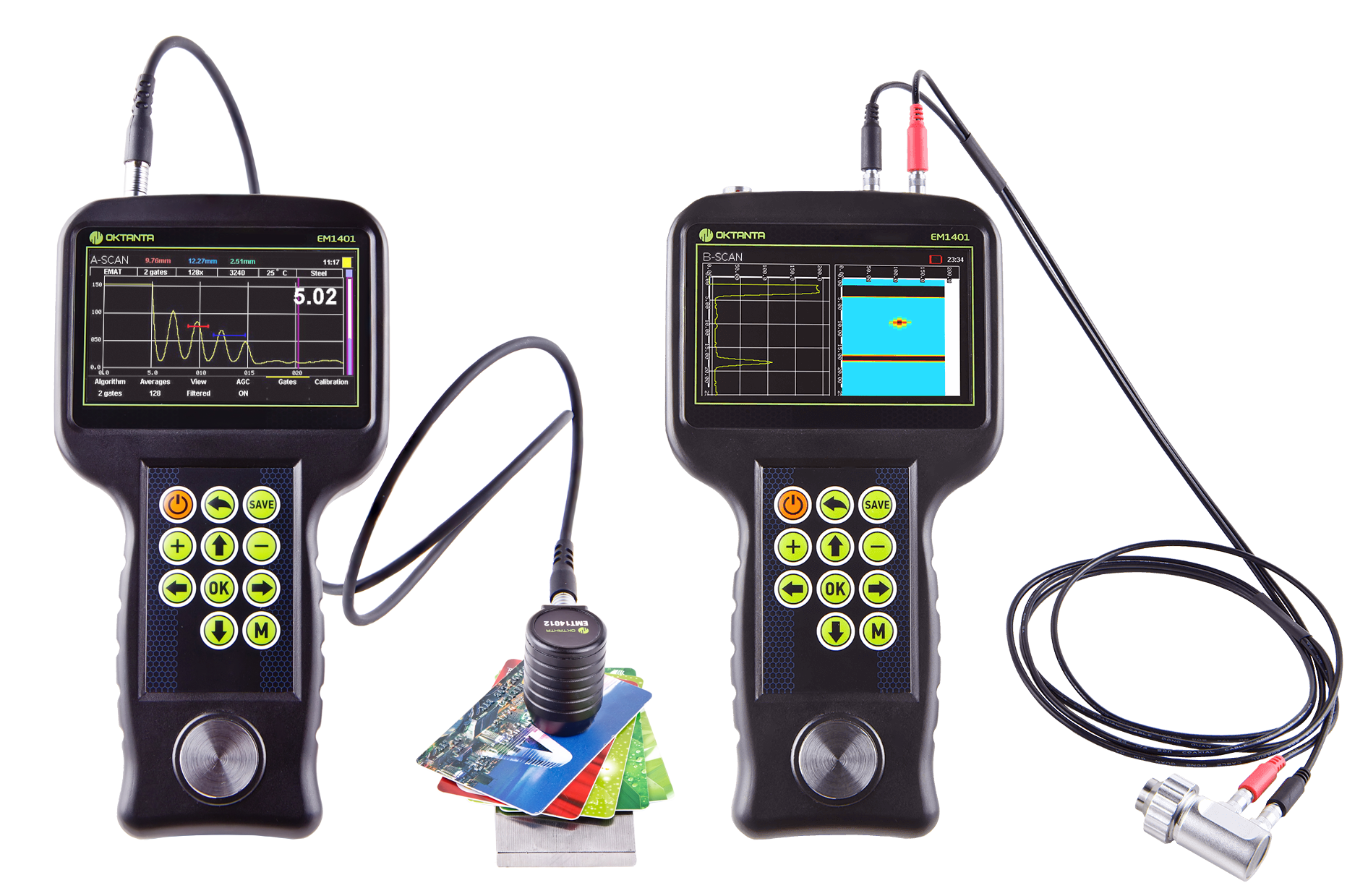

EM1401 UT 초음파 두께 측정기 EMA+압전 변환기와 함께 작동합니다

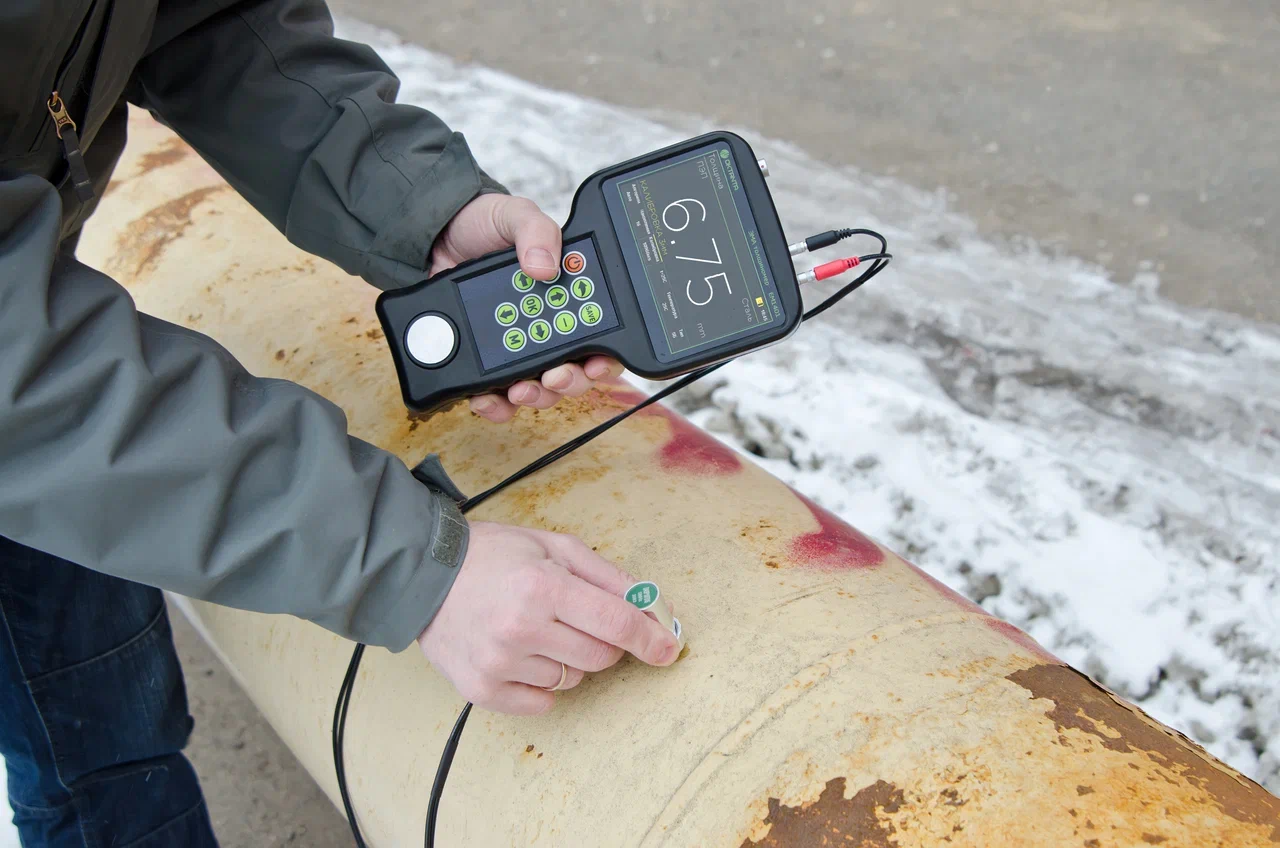

EM1401 UT 초음파 두께 측정기는 변환기와 금속 사이의 작동 간극이 최대 6 mm인 강철 파이프, 판금, 봉 및 기타 제품의 두께를 측정합니다. 간극은 오물, 녹, 염분 침전물, 페인트, 바니시, 에나멜, 플라스틱 또는 기타 비전도성 코팅으로 구성될 수 있습니다.

EM1401 UT 두께 측정기에는 충격 방지 유리로 보호된 컬러 디스플레이가 있습니다.

이 장치는 금속 이방성, 여러 반사체 사용, 외부 간섭 노출과 같은 방해 요인이 있는 경우에도 정확한 두께 측정을 제공하는 특수 데이터 처리 알고리즘을 사용합니다. 자동 두께 측정 모드 외에도 EM1401 UT는 첫 번째 에코 및 두 에코 간의 차이를 기반으로 하는 수동 측정 모드를 사용할 수 있습니다. 수동 모드는 심하게 부식된 물체에 권장됩니다.

EM1401 UT에는 EMA와 압전의 두 가지 독립적인 측정 채널이 있어 검사 신뢰성이 향상됩니다. 압전 변환기는 금속 표면의 침전물 두께로 인해 EMA 변환기 사용이 불가능하고 표면 세척이 필요한 응용 분야에 권장됩니다.

주문 (가격 문의)

EM1401 UT 브로셔

EM1401 UT 매뉴얼

EMViewer 사용자 매뉴얼

EM1401 UT를 사용하면 A-scan을 분석하고, B-scan을 시각화하며(세 가지 디스플레이 옵션), C-scan에 데이터를 매트릭스 형태로 편리하게 저장할 수 있습니다. 필요한 경우 사용자는 게이트로 작업하고, 두께 측정 모드, 신호 처리 매개변수 등을 선택할 수 있습니다.

EM1401 UT는 다음과 함께 작동할 수 있습니다:
• 영구 자석이 있는 표준 EMA 변환기.
• 압전 변환기:
– 변환기 5 MHz, 개구 직경 10 mm,
– 변환기 5 MHz, 개구 직경 7.2 mm,
– 변환기 10 MHz, 개구 직경 5 mm.

특수 고온 변환기를 사용하면 최대 750 °C로 가열된 뜨거운 물체를 검사할 수 있습니다.

EM1401 UT는 온도로 인한 금속 내 음파 전파 속도 변화를 고려하는 특수 알고리즘을 구현합니다.
